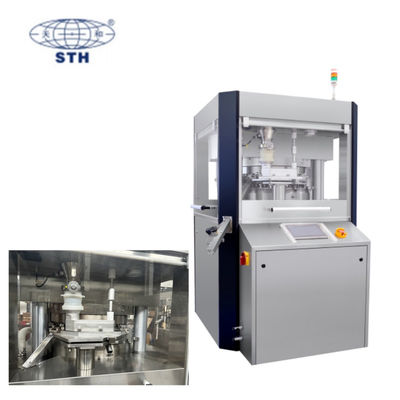

TIANHE 100KN Badekugel mit hoher Kapazität, Hochgeschwindigkeits-Tablettenpresse für Lebensmittel, Chemikalien, Pharmazie
Produktbeschreibung
TIANHE 100KN Badekugel mit hoher Kapazität, Hochgeschwindigkeits-Tablettenpresse für Lebensmittel, Chemikalien, PharmazieAnwendung: Bei dieser Maschine handelt es sich um eine Art doppelseitige Rotationstablettenpresse, die körnige Materialien in runde Tabletten, unregelmäßige Tabletten oder doppelseitig gravierte Tabletten pressen kann.
Diese Maschine wird hauptsächlich in der Pharma-, Chemie-, Lebensmittel- und Elektronikindustrie eingesetzt. TIANHE 100KN Badekugel mit hoher Kapazität, Hochgeschwindigkeits-Tablettenpresse für Lebensmittel, Chemikalien, PharmazieMerkmale:
1.Perfektes Drucksystem, doppelte Druckformung von Hauptdruck und Vordruck, enger Abstand, großes Druckrad, spezielles Strukturdesign ermöglichen die Fähigkeit, schwere Lasten ohne Verformung zu tragen, lange Kompressionszeit der Tabletten, stabiler Betrieb. Es gewährleistet die Genauigkeit des Tablettengewichts und der Tablettenhärte beim Tablettenpressen.
2.Die Rotationsgeschwindigkeit desTurmist hoch und die lineare Geschwindigkeit des Mittelpunkts des Matrizenlochs in derTurmbeträgt 103 m/min; Das doppelseitige Tablettenpressen mit einer maximalen Leistung von 450.000 Tabletten pro Stunde kann den Anforderungen der Großproduktion in pharmazeutischen Anlagen gerecht werden.
3.Das obere Druckrad ist über das Hebelprinzip mit dem Drucksensor verbunden, was sich durch eine hohe Messgenauigkeit auszeichnet. Der durchschnittliche Arbeitsdruck und der Einzelwertdruck des Tablets können über den Verstärker und den Bildschirm genau angezeigt werden; Gleichzeitig kann der maximale Arbeitsdruck bei der eigentlichen Arbeit eingestellt werden.Wenn der Druck den eingestellten Wert überschreitet, stoppt die Maschine im Notfall automatisch und übernimmt eine Schutzfunktion.
4.Der Dünnölschmierteil der Ausrüstung verfügt über ein automatisches Schmiersystem wie eine elektrische Schmierpumpe und Dosierteile, um die oberen und unteren Führungsschienen, die Hauptdruckräder, die oberen und unteren Stanzstangen usw. mit Öl zu versorgen und die Schmierhäufigkeit und -zeit auf dem Touchscreen rechtzeitig entsprechend den tatsächlichen Arbeitsanforderungen anzupassen. Um die beste Schmierwirkung zu erzielen, reduzieren Sie den Lärm und verlängern Sie die Lebensdauer der Teile.
5.Der Steuerteil verfügt über eine programmierbare Steuerung und das Bedienfeld über einen Farb-Touchscreen, der bequem und intuitiv ist. Anzeigen alsTÜber die Bedienoberfläche des Benutzers können die wichtigsten technischen Parameter angezeigt und die Drehzahl, der maximale Arbeitsdruck und die Schmierhäufigkeit eingestellt werdenTurmKontrollparameter wie Rate und Zeit.
6.Es verfügt über verschiedene Schutzfunktionen: Der Ölstand der Schmierpumpe ist zu niedrig, die Auf- und Abspülung ist nicht belastet, der Druck ist überlastet, die Türen vorne, hinten, links und rechts sind nicht geschlossen und der Not-Aus-Knopf kann die Fehlerstelle schnell lokalisierenberührenBildschirm, wodurch der normale Betrieb des Geräts effektiv gewährleistet wird.
7.Das Zwangszuführungsgerät ist direkt am Hauptkörper installiert, mit guter Stabilität und dem Spalt zwischen dem Zwangszuführungsgerät und demTurmist nicht leicht zu ändern; Die Zuführplatte mit doppeltem Laufrad lässt sich stark an Materialien anpassen, und die Mischfüllvorrichtung kann in jedem Fall die vollständige Befüllung mit Pulver gewährleisten und die Trennung von groben und feinen Partikeln verhindern.
Im Trichter befindet sich ein Sensor. Wenn der Materialstand niedrig ist, gibt die Maschine automatisch einen Alarm aus
8.Das elektrische Steuergerät ist in die Hauptmaschine integriert und deckt einen kleinen Bereich ab. Die gesamte Maschine ist schön und stimmungsvoll, einfach zu bedienen und zu verwendenTurmverfügt über eine hohe Geschwindigkeit und eine große Produktionskapazität, der Verkaufspreis beträgt nur etwa die Hälfte des Preises der gleichen Hochgeschwindigkeits-Tablettenpresse bei hohem Preis-Leistungs-Verhältnis.
9.Material der wichtigsten Schlüsselteile: Die Kupferschiene wird mit einer speziellen Militärformel gegossen, die die Verschleißfestigkeit verbessert. Der obere und untere Pressradrahmen,Turm, unterer Hauptlagersitz, obere Spurplatte, mittlere Platte usw. werden mit japanischer Technologie gegossen. Durch metallografische Analyse ist die innere Molekularstruktur des Materials gleichmäßig, kompakt, frei von Blasen, Sandlöchern und Rissen, der Innendruck ist zuverlässig und die Oberfläche des Gusskörpers ist flach und glatt. Die Spindel besteht aus einem Spezialprofil mit geringer Verformung und guter Steifigkeit.
10.Bearbeitungsprozess mechanischer Teile: Hauptteile wie Kupferschiene, oberer und unterer Druckradrahmen uswurretDer untere Hauptlagersitz, die obere Führungsplatte und die mittlere Platte werden von einem Bearbeitungszentrum bearbeitet, was eine hohe Präzision der Teile gewährleistet und die Betriebsstabilität der gesamten Maschine verbessert.
11.Das Schneckengetriebe verfügt über ein hochpräzises Schneckenradpaar mit Kreisbogenoberfläche, das sich durch geringes Spiel, stabilen Betrieb, geringe Geräuschentwicklung, hohe Tragfähigkeit, kleines Volumen und hohe Effizienz auszeichnet
12.Es verfügt über eine hochfeste Rahmenstruktur, der Hauptdruck beträgt 100KN, und der Vordruck beträgt 40KN. Es eignet sich besonders zum Pressen und Formen traditioneller chinesischer Medizintabletten und großer Tablettenvarianten.
13.Im Inneren des Plattentellers befindet sich eine spezielle Schmierölkammer. Unter der Wirkung der Zentrifugalkraft schmiert das Schmieröl die untere Stempelstange mit hoher Geschwindigkeit, um den Verschleiß und den Stockstempel der unteren Stempelstange zu reduzieren.
Wichtigste technische Spezifikationen:
| Modell |
GZP-65 |
| Nummernstationen |
65 |
| Werkzeugstandard |
BBS |
| Max. Hauptdruck (KN) |
100 |
| Max. Vordruck (KN) |
40 |
| Maximaler Tablettendurchmesser (mm) |
Rundes Tablet |
11 |
| Unregelmäßige Tablette |
13 |
| Maximale Fülltiefe (mm) |
15 |
| Maximale Tablettendicke (mm) |
6 |
| Maximale Turmgeschwindigkeit (U/min) |
60 |
| Maximale Produktionskapazität (Stk/h) |
468000 |
| Motorleistung (kW) |
11 |
| Gesamtgröße (mm) |
1420*1200*1850 |
| Maschinengewicht (kg) |
3500 |

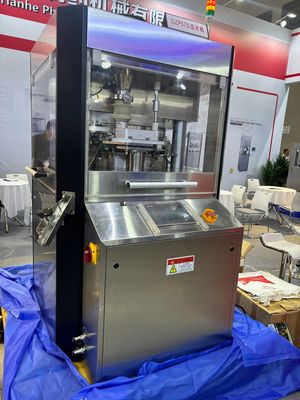

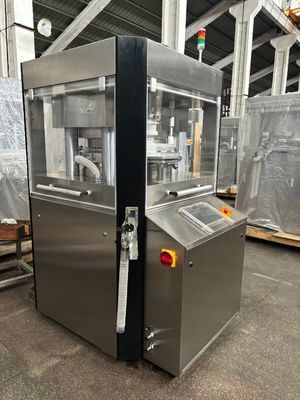

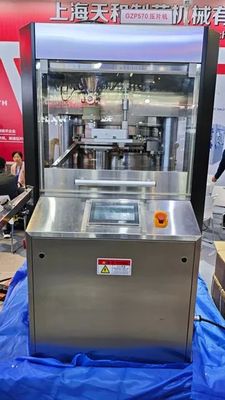

Detaillierte Fotos
|
Delta 10-Zoll-Farb-Touchscreen (Anzeige Chinesisch, Englisch oder andere Sprachen)
- Dzeigt den Arbeitsdruck in Echtzeit an,rotierendGeschwindigkeit, LeistungSchalterund andere Daten.
- 3-stufige Verwaltungsbefugnis.
- Elektronische Signatur CFR21.
- Fernzugriff.
- Einzelwert-Druckanzeige.
- Formelverwaltung.
- Ohne Handrad einfach zu bedienen, umfangreiche Schnittstelle, sicher und zuverlässig.
Operationstisch
1.Ohne Handradsteuerung können Hauptdruck, Vordruck und Füllmenge automatisch über den Touchscreen eingestellt werden. |
|
Elektrisches System
1.Adopt international bekannte Marke, wie Delta,Schneider usw
|
|
Hauptmotor
- Nehmen Sie einen leistungsstarken Hauptmotor mit 11 kW (ABB) an.
- Und verwenden Sie ein hochpräzises Untersetzungsgetriebe, um ein hohes Drehmoment, eine stabile und starke Leistungsabgabe zu erzielen.
|
|
Automatisches Schmieröl- und Fettsystem
1.Schmieröl zum Schmieren von Stempeln und Schienen
Fetten Sie Öl ein, um Welle und Lager zu schmieren.
|
|
Turmstruktur und Materialien
- Der Turm hat eine dreiteilige Struktur.
- Materialverwendung HT300 und 2Cr13
- Die Oberfläche des Turms ist mit einer gehärteten Schicht bedeckt, so dass die Oberfläche des Turms verschleißfest ist.
4.Oberer Stempel mit Ölfangring, staubdichter Ring
5. Stempel mit Staubschutzring absenken
6. Vollständig geschlossener Arbeitsrevolver |
|
Force-Feed-System
1.Die Zwangszuführungsvorrichtung ist mit guter Stabilität direkt am Hauptkörper installiert, und der Abstand zwischen der Zwangszuführung und dem Drehteller lässt sich nicht leicht ändern. Die Doppelschaufelrad-Zuführscheibe lässt sich stark an Materialien anpassen, und die Misch- und Füllvorrichtung kann in jeder Situation eine ausreichende Pulverfüllung gewährleisten und die Trennung von groben und feinen Partikeln verhindern
|
|
Spezialtrichter mit Zwangszuführung
1.Der Spezialtrichter verfügt über ein Drehventil zur Steuerung des Pulverflusses. |
Verpackung & Versand
1. Holzverpackungen entsprechen den Exportverpackungsstandards.
2. Die Verpackung erfolgt kostenfrei.
3. Die Lieferzeit beträgt 15-45 Werktage.
4. Die Transportmethoden können SEA, AIR und EXPRESS sein
Kundendienst
1. Installationsdienste sind bei allen Neumaschinenkäufen verfügbar. Wir stellen das technische Know-how für einen reibungslosen Übergang Ihres Betriebs zur Verfügung und unterstützen Sie bei der Installation, dem Debuggen und dem Betrieb der Maschine. Wir zeigen Ihnen, wie Sie diese Maschine gut nutzen können.
2. Wir schicken unseren Techniker zum Kundenwerk, um die Maschine einzurichten und in Betrieb zu nehmen.
3. Wir bieten unseren Kunden gute Qualität, guten Service, guten Preis und gute Freundschaft.
